Перед установкой опалубки должны быть выполнены разметочные
работы — определены и закреплены на местности оси сооружения и реперы
(устройства, определяющие высотные отметки).
Изготовление и установку опалубки, поддерживающих лесов и креплений выполняют
для обычных конструкций по типовым альбомам чертежей, а для простейших
конструкций по схематическим чертежам (эскизам).
Простейшая опалубка ленточного фундамента высотой до 20 см показана
на рисунке 55, а. Доски устанавливают на расстоянии от оси фундамента,
равном половине его ширины, и закрепляют свайками. Верх досок выравнивают строго
по уровню на отметке верха фундамента. Аналогично производится устанавка
опалубки при устройстве бетонной подготовки под полы.
 |
|
При большей высоте фундамента (рис. 55,б) стенки
опалубки делают из заранее сбитых щитов, которые закрепляют стойками и
подкосами. Чтобы опалубку не выгнуло наружу, при уплотнении бетонной смеси
стойки двух противоположных стенок стягивают проволочными скрутками,
около которых ставят распорку, вынимаемую при укладке бетона.
Рис. 55. Опалубка ленточных фундаментов: а — при
высоте фундамента до 0,2 м; б — то же, до 0,75
м. |
 |
|
Схема установки опалубки
отдельно
стоящего фундамента показана на рисунке 56.
Рис. 56 Опалубка ступенчатого фундамента под колонну:
1 — прижимная доска; 2 — временная распорка; 3 — подкосы; 4 — монтажный
гвоздь; 5 — проволочные стяжки. |
Опалубку стен и перегородок воздвигают в два приема — сначала
устанавливают опалубку одной стороны стены на всю ее высоту, а опалубку второй
стороны монтируют после установки арматуры. При толщине стены более 250 мм
вторую сторону опалубливают на всю высоту до начала бетонирования. При
этом в опалубке оставляют отверстия для подачи бетонной смеси в конструкцию.
В тонких стенах (менее 250 мм) опалубку второй стороны устанавливают в
процессе бетонирования ярусами не более 1,5 м.
Для обеспечения толщины стены между щитами опалубки устанавливают скрутки и
временные распорки.
На рисунке 57 показана схема опалубки ребристого перекрытия,
опирающегося на колонны. Установку такой опалубки начинают с установки
опалубки колонн. Для этого строго по осям колонны и высотной отметке
устанавливают опорную рамку (рис. 58), которую крепят к пробкам,
уложенным в бетон основания.
 |
|

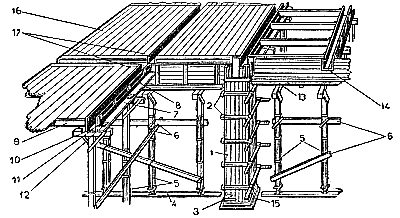

Рис. 57. Схема установки мелкощитовой деревянной
опалубки плит перекрытий: 1 — короб колонны; 2 — хомут; 3 — дверца
прочистного отверстия; 4 — лага; 5 — paздвижная стойка; 6 — расшивка; 7 —
прижимная доска; 8— монтажные гвозди; 9 — кружало; 10 — короб балки; 11 —
подкружальная доска; 12 — подкладка; 13 — днище грогона; 14 — рейка; 15 —
рамка под опалубку колонны; 16 — типовой щит; 17— фризовые
доски. |
 |
|
Рис. 58. Установка рамки опалубку колонны: 1 —
выпуски арматуры; 2 — рамка; 3 — подколонник; 4 — пробка в бетоне; 5 — ось
подколонника.
Если проектом предусмотрена установка арматуры колонн
готовым каркасом, то опалубку колонн устанавливают коробами, которые
сбивают на месте из готовых щитов. Щиты коробов скрепляют между собой
гвоздями не чаще чем через 1 м. Вручную или с помощью крана короб
поднимают и устанавливают в рамку. После проверки вертикальности стенок
короба отвесом его закрепляют расшивками, верхний конец которых
прибивается к коробу, а нижний к пробкам, заложенным в бетон при
бетонировании. |
 |
|
При установке арматуры отдельными стержнями один
из щитов короба, а при ширине колонны более 700 мм два шита заменяются
временными расшивками. Эти щиты устанавливают после вязки арматуры.
Металлические или деревянные хомуты па клиньях устанавливаются на короб
после установки арматуры и опалубки плиты.
После установки коробов колонн двое рабочих со стремянок
укладывают концы днищ опалубки прогонов в вырезы опалубки колонн и
скрепляют их гвоздями. Затем один из них, находясь внизу, подставляет под
днища инвентарные стойки (рис. 59) и подбивает их снизу клиньями
или регулирует их высоту домкратом. Другой со стремянки раскрепляет стойки
вверху тяжами и расшивками.

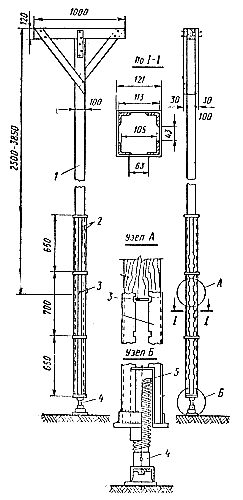

Рис. 59. Инвентарная раздвижная дерево-металлическая
стойка: 1 — выдвижной брусок; 2— стакан из уголков; 3 — вкладыш; 4 —
домкрат; 5 — колпак. |
После выверки днищ оба рабочих устанавливают в вырезы рамки опалубки колонн
боковые щиты опалубки прогонов и закрепляют их прижимной доской (рис.
60) и окончательно раскрепляют стойки. Аналогично устанавливают опалубку
балок. К ребрам боковых щитов балок прибивают подкружальные доски, по которым
устанавливают кружала строго на проектном расстоянии.
 |
|
Верхняя кромка кружал должна быть заподлицо с верхней
кромкой боковых щитов балок. Кружала закрепляют при помощи фризовых досок
одним гвоздем. Щиты опалубки укладывают на кружала между фризовыми досками
без пришивки гвоздями.
Рис. 60. Деталь опалубки балки (прогона): 1 — стойка;
2 — подкружальный брусок; 3 — подкружальная доска; 4 — кружало; 5 —
боковой щит опалубки балки; 6 — фризовая доска; 7 — щит опалубки плиты; 8—
прижимные доски; 9 — днище опалубки
балки. |
Разборку опалубки производят специальными ломиками — гвоздодерами в
последовательности, исключающей ее поломку и повреждение.
Мелкощитовую инвентарную опалубку разбирают поэлементно вручную — перерезают
проволочные скрутки, выбивают подкосы и распорки, снимают схватки, ребра и
другие элементы крепления. Затем ломиками отделяют щиты опалубки от бетонной
поверхности, зачаливая концы щитов перед их отрывом веревками, с помощью которых
щит опускают на землю.
Распалубку ребристых перекрытий выполняют в следующем порядке:
- колонны (отнимают ломиком нижнюю рамку опалубки; отнимают бруски рамки
прогона: сначала нижний, потом боковые; снимают два верхних хомута; двумя
ломиками отжимают щиты в верхней части короба, ударом ломика осаждают их
обратно и вытаскивают гвозди; тем же приемом снимают все щиты короба с
колонны);
- плиты и боковые щиты балок (укрепляют ниже уровня прогонов горизонтальные
расшивки, на которые будут опускаться щиты плиты; отнимают подставки и
подкружальные доски; снимают кружала;
- снимают крайний щит опалубки плиты, заводя ломик между щитом и фризовой
доской, и опускают щит на расшивку; спускают щит с расшивки вниз;
- снимают последовательно остальные щиты; отнимают ломиками прижимные доски;
снимают боковые щиты балок и прогонов);
- днища прогонов и балок и стойки (ослабляют клинья или домкраты под
стойками; отделяют днища от бетона и опускают вниз; поочередно снимают
расшивку и опускают стойки).
Снятые элементы нужно сложить в штабель по видам, восстановить маркировку и
отремонтировать поврежденные.
Более эффективно применение для опалубки инвентарных унифицированных щитов,
состоящих из жесткого каркаса, стальных профилей и деревянной обшивки, рабочую
поверхность которой часто обшивают фанерой или пластиком. Соединяют такие щиты
на болтах. На передовых стройках опалубки применяют в виде жестких разборных
металлических форм, устанавливаемых и снимаемых с помощью крана. Пример такой
опалубки показан на рисунке 61.
 |
|

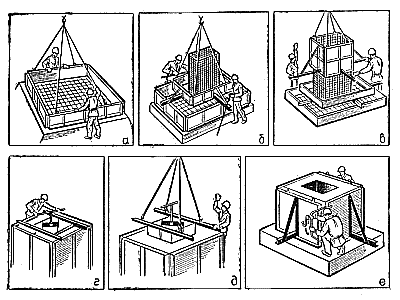

Рис. 61. Установка и разборка металлической
инвентарной опалубки фундамента под колонну: а —установка опалубки 1-го
яруса; б — то же. 2-го яруса; в — то же, внешней опалубки стакана; г
— отрыв, внутренней опалубки стакана; д — выемка внутренней
опалубки стакана; е—разборка внешней опалубки
стакана. |
Вне зависимости от конструктивного решения опалубки и поддерживающие леса
должны отвечать следующим общим требованиям:
- обладать необходимой прочностью, устойчивостью, неизменяемостью и
жесткостью;
- обеспечивать правильность формы, размеров и взаимного расположения частей
возводимого сооружения, а также правильность их расположения в пространстве;
- допускать быструю установку и разборку без повреждения забетонированных
конструкций;
- не создавать затруднений при установке арматуры, укладке и уплотнении
бетонной смеси;
- опалубка не должна допускать утечки цементного молока при укладке и
уплотнении бетонной смеси;
- лицевые (соприкасающиеся с бетоном) поверхности деревянной опалубки должны
быть остроганы за исключением случая, когда проектом предусмотрено
оштукатуривание бетонных поверхностей.
